Металлические опоры ЛЭП – это конструкции, необходимые для удержания проводов и грозозащитных тросов над поверхностью земли и друг от друга.

Преимущества
Металлические опоры универсальны – подходят для разных уровней напряжения: 750 кВ, 500 кВ, 330 кВ, 220 кВ, 110 кВ и 35 кВ

По сравнению с железобетонными и деревянными опорами, конструкции решетчатого типа из металла выделяются такими положительными качествами:

способность выдерживать более высокие механические нагрузки;
легкость транспортировки – благодаря компактным размерам пакета деталей и малому весу;
небольшой объем земляных работ;
простота обустройства фундамента;
высокая скорость строительства.
Применение
Опоры из металла могут использоваться в условиях малой и средней агрессивности в любых климатических районах: в I — VII районах по ветровой нагрузке, в I — VII районах по гололедным условиям, в I — IV районах по загрязненности, в районах с сейсмической активностью до 9 баллов. Могут эксплуатироваться при температуре до -65 С

Изготовление ЛЭП из металла популярно для использования:

В местах, где требуется повышенная стойкость к нагрузкам, в суровых климатических условиях, на двухцепных линиях ЛЭП;
На больших переходах для преодоления больших инженерных строений (например, мостов) или рек, водоемов;
В городах, на промышленных площадках, в горных районах – везде, где деревянные опоры не могут быть установлены из-за больших размеров.

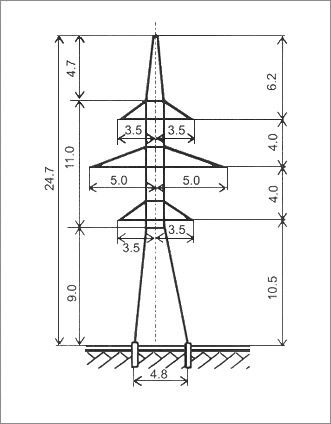

Конструкция
Металлическая опора ЛЭП включает четыре ключевых компонента:

фундамент;
основную колонну или ствол опоры;
траверс;
тросостойки или рога опоры.
Фундамент необходим для фиксации конструкции в грунт и придания устойчивости. Колонна применяется для закрепления траверс и тросостоек на требуемой высоте. Она воспринимает все нагрузки от элементов и направляет их в сторону фундамента, снимая напряжение с подвесных частей.

Траверсы используются для закрепления на опоре проводов посредством изоляторов с арматурой.

Тросостойки нужны для фиксации тросов над проводами, и выполняют функцию защиты верхней части опоры.

Типы ЛЭП
По конструкции различают башенные (которые сужаются к верху) и столбовые опоры (с одинаковым поперечным размером по всей высоте или выполненные на конус с платформой под анкерное болтовое соединение).

По назначению выделяют промежуточные, угловые, концевые опоры и опоры ответвлений. Если на последние три вида конструкций оказывается повышенная нагрузка, их дополнительно усиливают. Такие опоры называют анкерными.
